Dispositivo de monitorización
Medidor de Energía
-

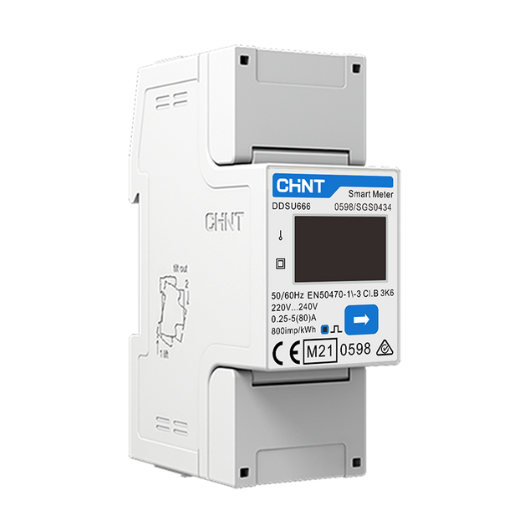

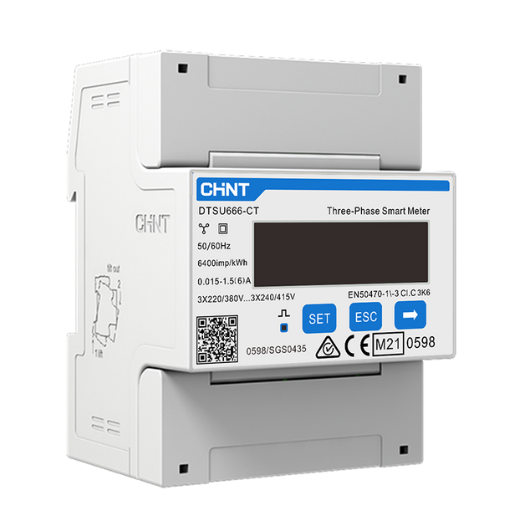

M1-40/M3-40/M3-40-Dual | Energy Meter DDSU666 5(80)A | Energy Meter DTSU666 5(80)A | Energy Meter DDSU666-CT 200A/5A | Energy Meter DTSU666-CT 200A/5A

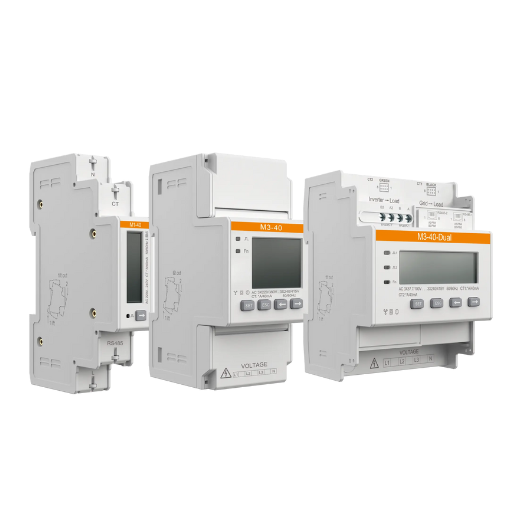

El rango del medidor SolaX — que incluye los modelos M1-40, M3-40 y M3-40-Dual — está diseñado para una integración sencilla en sistemas energéticos residenciales y comerciales. Con soporte para cableado monofásico y trifásico (3P3W/3P4W), y compatibilidad de voltajes entre 220 V y 415 V, estos medidores ofrecen una solución CT plug-and-play flexible.
-
Ver vídeo
Ventajas del producto
Los medidores SolaX permiten una configuración remota avanzada a través de SolaXCloud, ajuste inteligente de fase y dirección de CT, y una tasa de refresco rápida de 50 ms para captura de datos de alta precisión. La aislamiento eléctrico entre circuitos de corriente fuerte y débil garantiza la máxima seguridad.
Easy Installation & Configuration
Plug-and-play CT solution for easy installation
Supports remote settings via SolaXCloud APP
Intelligent phase sequence and CT direction adjustment, automatically resolving installation issues
Performance & Control
50ms high refresh rate for more precise and faster control
Capable of monitoring power from both the grid and third-party inverters simultaneously
Safety & Reliability
Separates strong and weak currents for enhanced security
Product Parameters
-
M3-40-Dual-
ELECTRICAL SPECIFICATIONS
Tipo de red eléctrica 3P3W / 3P4W Tensión nominal 3 × 57.7 / 100 V ~ 3 × 240 / 415 V Tensión de funcionamiento 50 V ~ 480 V Corriente *A / 40 mA Frecuencia 45 Hz ~ 65 Hz Tolerancia de frecuencia 0.01 Hz Consumo de energía < 1.2 W -
MEASUREMENT & ACCURACY
Especificaciones de CT recomendada 100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA Clase de precisión de medición Tensión y corriente: Clase 0,5Potencia activa: Clase 1
Potencia reactiva: Clase 2
Requisito de resolución Potencia activa: 0,1 W Frecuencia: 0,001 Hz -
ENVIRONMENTAL ADAPTABILITY
Temperatura de funcionamiento -40°C~70°C Humedad de funcionamiento ≤95% RH (non-condensing) Altitud de funcionamiento < 4000 m -
MECHANICAL & INSTALLATION
Dimensiones (An × Al × Pr) 72 mm × 100 mm × 65.5 mm Grado de protección IP20
-
-
M3-40
-
ELECTRICAL SPECIFICATIONS
Tipo de red eléctrica 3P3W / 3P4W Tensión nominal 3 × 220 / 380 V ~ 3 × 240 / 415 V Tensión de funcionamiento 100 V ~ 280 V Corriente *A / 40 mA Frecuencia 45 Hz ~ 65 Hz Tolerancia de frecuencia 0.01 Hz Consumo de energía < 1.5 W -
MEASUREMENT & ACCURACY
Especificaciones de CT recomendada 100 A/40 mA; 200 A/40 mA; 400 A/40 mA; 600 A/40 mA; 1000 A/40 mA; Clase de precisión de medición Tensión y corriente: Clase 0,5
Potencia activa: Clase 1
Potencia reactiva: Clase 2
Requisito de resolución Potencia activa: 0,1 W Frecuencia: 0,001 Hz -
ENVIRONMENTAL ADAPTABILITY
Temperatura de funcionamiento -40°C~70°C Humedad de funcionamiento ≤95% RH (non-condensing) Altitud de funcionamiento < 4000 m -
MECHANICAL & INSTALLATION
Dimensiones (An × Al × Pr) 45 mm × 100 mm × 65.5 mm Grado de protección IP20
-
-
M1-40
-
ELECTRICAL SPECIFICATIONS
Tipo de red eléctrica 1P2W Tensión nominal 220 V ~ 240 V Tensión de funcionamiento 100 V~288 V Corriente *A / 40 mA Frecuencia 45 Hz ~ 65 Hz Tolerancia de frecuencia 0.01 Hz Consumo de energía < 1.2 W -
MEASUREMENT & ACCURACY
Especificaciones de CT recomendada 100 A/40 mA; 200 A/40 mA; 400 A/40 mA; 600 A/40 mA; 1000 A/40 mA; Clase de precisión de medición Tensión y corriente: Clase 0,5
Potencia activa: Clase 1
Potencia reactiva: Clase 2
Requisito de resolución Potencia activa: 0,1 W Frecuencia: 0,001 Hz -
ENVIRONMENTAL ADAPTABILITY
Temperatura de funcionamiento -40°C a +70°C Humedad de funcionamiento ≤95%, sin condensación Altitud de funcionamiento < 4000 m -
MECHANICAL & INSTALLATION
Dimensiones (An × Al × Pr) 18 mm × 100 mm × 65.5 mm Grado de protección IP20
-
